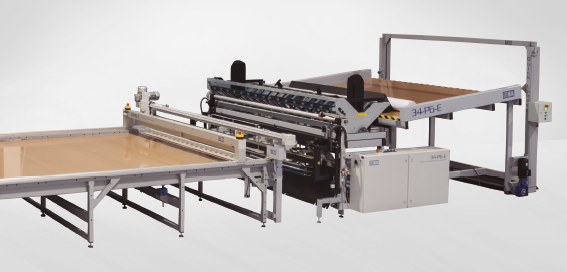

Maszyna 34 PG – automatyczna maszyna do lagowania i cięcia wzdłużnego i poprzecznego materiałów.



Dla kogo:

Jest dedykowana cięciu materiałów na prostokąty o dowolnych wymiarach. Wykorzystywana jest główne w przemyśle tekstyliów domowych, materiałach z ociepliną: pokrycia materaców, bielizna pościelowa, ale także PCV, tkaniny akrylowe, guma, pianka, włóknina.

W celu obsługi maszyny, potrzebny jest tylko jeden operator, który ma pod kontrolą czynności związane z lagowaniem i cięciem, tym samym oszczędzając koszty pracy.

Specyfikacja techniczna:

- podajnik wyposażony w automatyczny, regulowany kosz tzw. kołyskę, która podtrzymuje rolkę i rozwija materiał automatycznie w kierunku systemu cięcia. Podajnik wyposażony jest w kontrolę brzegu materiału,

- system podawania materiału jest wyposażony w drążek tzw. tancerz, który w sposób ciągły, podaje materiał na obszar systemu cięcia bez naprężeń (kompensacja),

-  taca do podawania materiału, umożliwiająca szybsze rozwijanie podczas zmiany rolki (SFS – system podawania zjazdowy z ang. slide feeding system),

-   podawanie za pomocą zacisku pneumatycznego,

- możliwe jest rozwijanie materiału nawiniętego lewą stroną do góry,

- wskaźnik końca materiału,

- regulacja prędkości,

- dodatkowy  zacisk pneumatyczny do przytrzymywania materiału,

- maszyna wyposażona jest w 3 narzędzia do cięcia wzdłużnego (ustawienia manualne). Krojenie wewnątrz konturów oraz odcinanie brzegów tzw. krajki. Narzędzia wykorzystywane w laminowaniu arkusz do arkusza (istnieje możliwość zainstalowania większej ilości noży)

- 1 narzędzie do cięcia poprzecznego – w obu kierunkach z programowalnym ostrzeniem (istnieje możliwość zainstalowania większej ilości noży)

- regulowana platforma do układania, która może automatycznie opadać/schodzić w dół w zależności od wysokości lagowania,

- system podnoszenia.



Specyfikacja techniczna – przykładowa konfiguracja:

- maksymalna szybkość 2m/s

- bariery bezpieczeństwa po obu stronach maszyny,

- wysokość lagowania: 20 cm do  1 m,

- maks. grubość materiału 1-3 cm,

- wymiary całkowite maszyny 10,60 X 4,40 m (długość X szerokość),

- szerokość robocza materiału: 2500 mm (inne wymiary maszyny również dostępne)

- maks. waga rolki 100 kg **,

- średnica rolki: 35 cm standardowe materiały, 80 cm owata **,

- długość stołu: 4500  mm,

- maks. waga nakładu: 150 kg **,

- maksymalne lagowanie: 3000 mm,

- maksymalna długość panelu: 2200 mm,

- ciśnienie 6-8 bar,

- napięcie: 400 V 3-fazowe,

- Zgodny z wymaganiami CE.
